Seri NNCL-Bantalan Rol Silinder Pelengkap Penuh Baris Ganda

NNC
NNCF
NNCL

Varian Desain
Ketidaksejajaran
Kurungan
Toleransi
Izin dalam

Bantalan rol silinder lengkap adalah bantalan yang tidak dapat dipisahkan, kecuali seri NJ23 VH.

Bantalan jenis ini memiliki gesekan internal yang jauh lebih tinggi karena bantalan tersebut tidak memiliki sangkar. Jadi peringkat kecepatannya terbatas.

Bantalan rol silinder lengkap terutama diproduksi dalam desain baris tunggal dan baris ganda.

Bantalan baris tunggal dan baris ganda yang tidak disegel sering digunakan dalam kotak roda gigi, bantalan baris ganda yang disegel sering digunakan dalam mekanisme pengangkatan.

Selain rangkaian produk standar bantalan rol silinder lengkap baris tunggal dan baris ganda, DHK dapat memproduksi bantalan lengkap lainnya sesuai dengan spesifikasi pelanggan individu atau bantalan khusus berdasarkan permintaan.

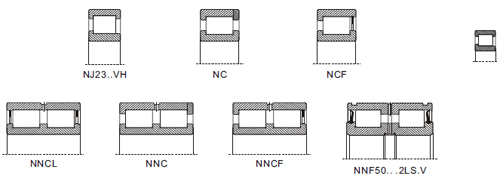

Tipe dasar yang paling penting ditunjukkan di bawah ini.

Bantalan baris tunggal

Seri NJ23...VH bantalan ini memiliki dua flensa integral pada cincin luarnya dan satu flensa integral pada cincin bagian dalamnya, sehingga mampu mengakomodasi gaya dorong kecil dalam satu arah saja. Bantalan seri ini merupakan rakitan rol penahan mandiri, yang memungkinkan pelepasan cincin bagian dalam tanpa kehilangan retensi rol pada cincin bagian luar.

Seri NC...: Bantalan ini memiliki dua flensa integral di cincin bagian dalam dan cincin luar dengan satu flensa integral di satu sisi dan satu rusuk longgar di sisi berlawanan. Dengan demikian mereka dapat digunakan sebagai bantalan lokasi dan mengakomodasi gaya aksial kecil di kedua arah.

Seri NCF...Bantalan ini memiliki dua flensa integral pada cincin bagian dalam dan cincin luar dengan satu flensa integral di satu sisi dan cincin penahan yang terletak di alur melingkar di sisi yang berlawanan. Dengan demikian bantalan ini mampu menampung gaya aksial kecil dalam satu arah saja.

Bantalan baris ganda

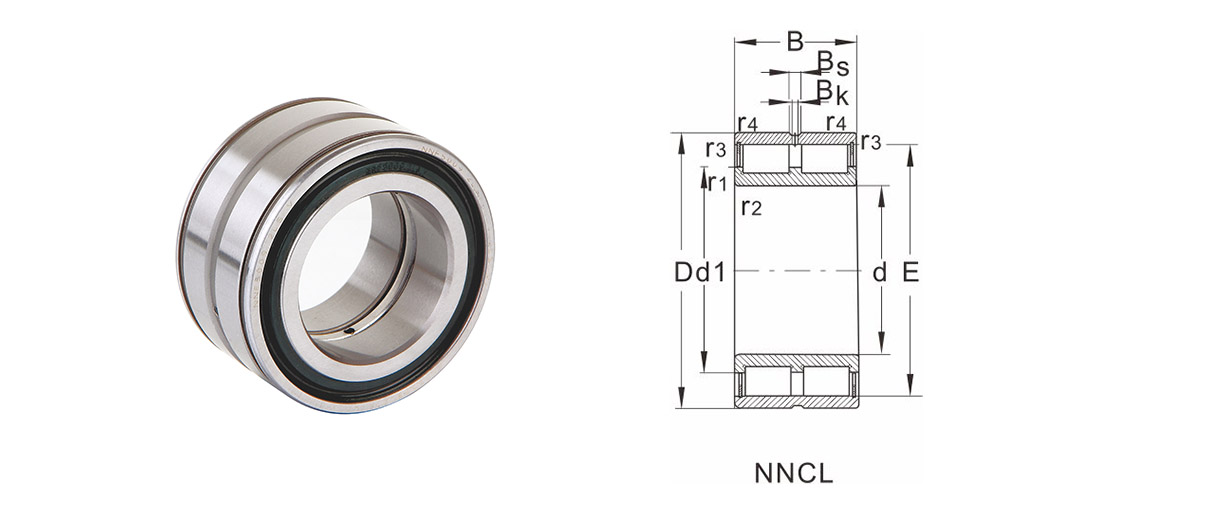

Seri NNCL...: Bantalan rol silinder baris ganda jenis ini memiliki cincin bagian dalam dengan tiga flensa integral dan cincin luar polos. Cincin luar memiliki dua cincin penahan yang ditempatkan pada alur melingkar di kedua sisi diameter raceway untuk menahan cincin luar dan rakitan bantalan. Dengan demikian bantalan ini tidak dapat mengakomodasi gaya aksial apa pun.

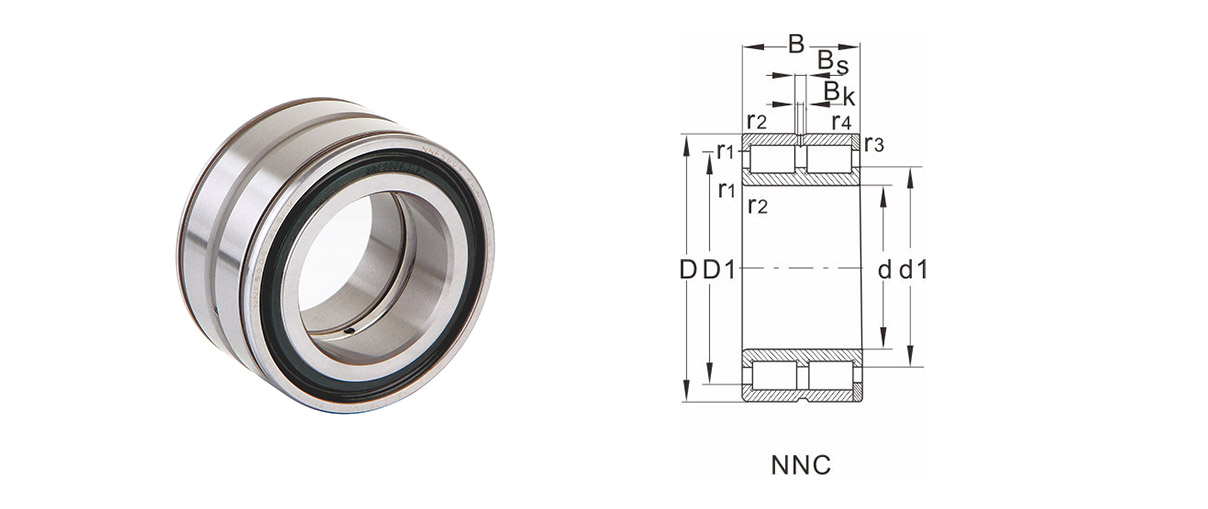

Seri NNC... Bantalan jenis ini memiliki tiga flensa integral pada cincin bagian dalam dan cincin luar dengan satu flensa integral di satu sisi dan rusuk longgar di sisi yang berlawanan. Dengan demikian bantalan ini mampu mengakomodasi gaya aksial kecil di kedua arah dan dapat digunakan sebagai bantalan pencari lokasi.

Seri NNCF... Bantalan jenis ini memiliki tiga flensa integral pada cincin bagian dalam dan cincin luar dengan satu flensa integral di satu sisi dan cincin penahan yang terletak di alur melingkar di sisi yang berlawanan.

Dengan demikian bantalan ini mampu menampung gaya aksial kecil dalam satu arah saja.

Seri NNF50...2LS.V: Bantalan seri ini dilengkapi cincin luar dengan flensa integral tengah dan dua setengah cincin bagian dalam dengan dua flensa integral di masing-masing setengahnya. Dua setengah cincin bagian dalam dihubungkan dengan cincin penghubung yang juga menahan bagian luar. rakitan cincin dan bantalan. Bantalan ini juga dilengkapi alur dan lubang pelumasan pada cincin luar dan cincin dalam serta dua alur jepret pada diameter luar.

Bantalan ini dilengkapi dengan dua segel kontak (akhiran .2LS) dan sudah diberi pelumas sebelumnya. Namun, jika perlu disertakan dengan snap ring (suffix.2NR), harap jelaskan sebelum melepaskan pesanan.

Bantalan seri ini memiliki cincin luar dengan l mm kurang dari lebar cincin bagian dalam, beberapa bantalan yang sama cukup dipasang pada satu poros dan terdapat ruang di antara permukaan cincin luar, dan ini memungkinkan cincin luar yang berbeda memiliki kecepatan yang berbeda, fitur ini membuat kinerjanya baik bila digunakan sebagai bantalan katrol.
Bantalan rol silinder lengkap satu baris, ketidakselarasan antara cincin bagian dalam dan cincin bagian luar tidak boleh melebihi maksimum 4 menit sudut.

Bantalan rol silinder pelengkap baris ganda tidak mampu mengkompensasi ketidaksejajaran apa pun.
Bantalan rol silinder lengkap satu baris, ketidakselarasan antara cincin bagian dalam dan cincin bagian luar tidak boleh melebihi maksimum 4 menit sudut.
Bantalan rol silinder pelengkap baris ganda tidak mampu mengkompensasi ketidaksejajaran apa pun.

Bantalan rol silinder lengkap DHK diproduksi dengan kelas toleransi normal (PN) sebagai standar. DHK dapat menyediakan bantalan ini dengan kelas toleransi lain berdasarkan permintaan.

Nilai toleransi terperinci tercantum dalam bab Toleransi bantalan radial, halaman 8.

Toleransi untuk bantalan rol silinder lengkap DHK (tidak termasuk bantalan rol tirus)

Semua dimensi ditunjukkan dalam (mm):

Toleransi dalam (um):

Lingkar dalam

PN/(Biasa)

Nominal Diameter lubang		Deviasi dmp	Variasi Vdp Seri			Variasi Vdmp	Lubang lancip 1:12 Deviasi/ Variasi
>	<=	△dmp	7．8．9	0．1	2．3．4	Vdmp	△dmp	△d1mp-dmp	Vdp
2.5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0 -10	13	10	8	8	21 0	21 0	13
30 50		0 -12	15	12	9	9	25 0	25 0	15
50 80		0 -15	19	19	11	11	30 0	30 0	19
80 120		0 -20	25	25	15	15	35 0	35 0	25
120 180		0 -25	31	31	19	19	40 0	40 0	31
180 250		0 -30	38	38	23	23	46 0	46 0	38
250 315		0 -35	44	44	26	26	52 0	52 0	44
315 400		0 -40	50	50	30	30	57 0	57 0	50
400 500		0 -45	56	56	34	34	63 0	63 0	56
500 630		0 -50	63	63	38	38	70 0	70 0
630 800		0 -75					80 0	80 0
800 1000		0 -100					90 0	90 0
1000 1250		0 -125					105 0	105 0
1250 1600		0 -160
1600 2000		0 -200

Cincin luar

PN/(Biasa)

Nominal Diameter luar		Deviasi	Variasi Vdp Seri			Bantalan tersegel	Variasi	Radial Keluar
>	<=	△Dmp	7．8．9	0．1	2．3．4	2 3 4	VDmp	Kea
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0 -100	125	125	75		75	140
1000 1250		0 -125						160
1250 1600		0 -160						190
1600 2000		0 -200						220
2000 2500		0 -250						250

Bantalan rol silinder lengkap DHK diproduksi sesuai kelompok jarak bebas radial internal (CN) normal sebagai standar. Berdasarkan permintaan, DHK dapat menyediakan bantalan ini dengan kelompok jarak bebas lainnya.

Nilai rinci grup jarak radial tercantum dalam tabel di halaman 128.

Grup Izin Internal Bantalan Rol Silinder DHK Dengan Lubang Silinder

Diameter Lubang (mm)
>	<=	C1（um）	C2（um）	CN（um）	C3（um）	C4（um）	C5（um）
-- 24		5 15	0 25	20 45	35 60	50 75	75 100
24 30		5 15	0 25	20 45	35 60	50 75	75 100
30 40		5 15	5 30	25 50	45 70	60 85	85 110
40 50		5 18	5 35	30 60	50 80	70 100	100 130
50 65		5 20	10 40	40 70	60 90	80 100	110 140
65 80		10 25	10 45	40 75	65 100	90 125	125 160
80 100		10 30	15 50	50 85	75 110	105 140	140 175
100 120		10 30	15 55	50 90	85 125	125 165	165 205
120 140		10 35	15 60	60 105	100 145	145 190	190 235
140 160		10 35	20 70	70 120	115 165	165 215	215 265
160 180		10 40	25 75	75 125	120 170	170 220	220 270
180 200		15 45	35 90	90 145	140 195	195 250	250 305
200 225		15 50	45 105	105 165	160 220	220 280	280 340
225 250		15 50	45 110	110 175	170 235	235 300	300 365
250 280		20 55	55 125	125 195	190 260	260 330	330 400
280 315		20 60	55 130	130 205	200 275	275 350	350 425
315 355		20 65	65 145	145 225	225 305	305 385	385 465
355 400		25 75	100 190	190 280	280 270	570 460	460 550
400 450		25 85	110 210	210 310	310 410	410 510	510 610
450 500		25 95	110 220	220 330	330 440	440 550	550 660
500 560		25 100	120 240	240 360	360 480	480 600	600 720
560 630		30 110	140 260	260 380	380 500	500 620	620 740
630 710		30 130	145 285	285 425	425 565	565 705	705 845
710 800		35 140	150 310	610 470	470 630	630 790	790 950
800 900		35 160	180 350	350 520	520 690	690 860	860 1030
900 1000		35 170	200 390	390 580	580 770	770 960	960 1150
1000 1120		50 200	220 430	430 640	640 850	850 1060	1060 1270
1120 1250		50 200	230 470	470 710	710 950	950 1190	1060 1270
1250 1400		50 200	270 530	530 790	790 1050	1050 1310	1060 1270
1400 1600		50 200	330 610	610 890	890 1170	1170 1450	1060 1270
1600 1800		50 200	380 700	700 1020	1020 1340	1340 1660	1060 1270
1800 2000		50 200	400 760	760 1120	1120 1480	1480 1840	1060 1270

Kelompok izin internal bantalan rol silinder DHK dengan lubang meruncing

Diameter Lubang (mm)
>	<=	C1（um）	C2（um）	CN（um）	C3（um）	C4（um）	C5（um）
-- 24		10 20	15 40	30 55	40 65	50 75	75 100
24 30		15 25	20 45	35 60	45 70	55 80	80 105
30 40		15 25	20 45	40 65	55 80	70 95	95 120
40 50		17 30	25 55	45 75	60 90	75 105	105 135
50 65		20 35	30 60	50 80	70 100	90 120	120 150
65 80		25 40	35 70	60 95	85 120	110 145	145 180
80 100		35 55	40 75	70 105	95 130	120 155	155 190
100 120		40 60	50 90	90 130	115 155	140 180	180 220
120 140		45 70	55 100	100 145	130 175	160 205	205 250
140 160		50 75	60 110	110 160	145 195	180 230	230 280
160 180		55 85	75 125	126 175	160 210	195 245	245 295
180 200		60 90	85 140	140 195	180 235	220 275	275 330
200 225		60 95	95 155	155 215	200 260	245 305	305 365
225 250		65 100	105 170	170 235	220 285	270 335	335 400
250 280		75 110	115 185	185 255	240 310	295 365	365 435
280 315		80 120	130 205	205 280	265 340	325 400	400 475
315 355		90 135	145 250	225 304	290 370	355 435	435 515
355 400		100 150	165 255	225 345	330 420	405 495	495 585
400 450		110 170	185 285	285 385	370 470	455 555	555 655
450 500		120 190	205 315	315 425	410 520	505 615	615 725
500 560		130 210	230 350	350 470	455 575	560 680	680 800
560 630		140 230	260 380	380 500	500 620	620 740	740 860
630 710		160 260	295 435	435 575	565 705	685 835	935 975
710 800		170 290	325 485	485 645	630 790	775 935	935 1095
800 900		190 330	370 540	540 710	700 870	860 1030	1030 1200
900 1000		210 360	410 600	600 790	780 970	960 1150	1150 1340
1000 1120		230 400	455 665	665 875	865 1075	1065 1275	1275 1485
1120 1250		230 400	490 730	730 970	960 1200	1200 1440	1275 1485
1250 1400		230 400	550 810	810 1070	1070 1330	1330 1590	1275 1485
1400 1600		230 400	640 920	920 1200	1200 1480	1480 1760	1275 1485
1600 1800		230 400	700 1020	1020 1340	1340 1660	1660 1980	1275 1485
1800 2000		230 400	760 1120	1120 1480	1480 1840	1840 2200	1275 1485

MoDel	Ukuran				Nilai beban		Kecepatan ekStrim		DimenSi bantalan						Berat
MoDel	d	D	B	r1,r2 Menit	Beban dinamis Cr	Beban statis Kor	Pelumasan gemuk	Pelumasan minyak	E	d1	D1	B s	Bk	s	Berat
NNCL48/500V	500	620	118	3	1625	4987	200	380	583.5	547	--	9.4	5	7	83
NNCL48/530V	530	650	118	3	1700	5285	180	340	615	577.5	--	9.4	5	6	87.2
NNCL4830V	150	190	40	1.1	230	560	720	1500	178.7	165	--	7	4	2	2.8
NNCL4832V	160	200	40	1.1	238	600	680	1400	190.1	176.5	--	7	4	2	3
NNCL4834V	170	215	45	1.1	258	631	640	1300	201.7	187.5	--	7	4	3	4
NNCL4836V	180	225	45	1.1	266	664	610	1200	211.3	196	--	7	4	3	4.2
NNCL4838V	190	240	50	1.5	305	760	560	1150	225.4	209	--	7	4	4	5.5
NNCL4840V	200	250	50	1.5	315	799	550	1100	235.9	219.5	--	7	4	4	5.8
NNCL4844V	220	270	50	1.5	330	878	500	1000	256.9	240.5	--	7	4	4	6.3
NNCL4848V	240	300	60	2	497	1292	480	900	282.4	261.5	--	8	4	4	10
NNCL4852V	260	320	60	2	521	1406	430	820	304.7	283.5	--	8	4	4	10.8
NNCL4856V	280	350	69	2	680	1853	400	750	332.9	309	--	8	4	4	15.8
NNCL4860V	300	380	80	2.1	801	2146	380	700	357.4	330.5	--	9.4	5	6	22.5
NNCL4864V	320	400	80	2.1	832	2300	340	640	380.3	353.5	--	9.4	5	6	23.8
NNCL4868V	340	420	80	2.1	850	2415	320	600	397.4	370.5	--	9.4	5	6	25.2
NNCL4872V	360	440	80	2.1	880	2571	300	560	420.2	393	--	9.4	5	6	26.5
NNCL4876V	380	480	100	2.1	1293	3618	280	530	456	421.5	--	9.4	5	6	44.6
NNCL49/500V	500	670	170	5	3350	8850	170	360	631.5	568.5	610.5	9.4	5	8	175
NNCL49/530V	530	710	180	4	3870	10100	160	340	663	588	648	9.4	5	8	205
NNCL4912V	60	85	25	1	76.5	134	1700	3400	78.9	69.5	76.5	4.5	3.5	1	0.46
NNCL4914V	70	100	30	1	103	188	1400	3000	92.3	82	89	4.5	3.5	1	0.79
NNCL4916V	80	110	30	1	110	210	1200	2600	101.2	90.5	98	5	3.5	1	0.88
NNCL4918V	90	125	35	1.1	146	292	1100	2300	115.5	103.5	111.5	5	3.5	1.5	1.37
NNCL4920V	100	140	40	1.1	190	390	950	2000	130	116.5	125.5	5	3.5	2	2
NNCL4922V	110	150	40	1.1	197	420	900	1900	138.6	125	134	6	3.5	2	2.2
NNCL4924V	120	165	45	1.1	220	465	800	1700	154	139	149	6	3.5	3	3
NNCL4926V	130	180	50	1.5	255	540	750	1600	166	149.5	160.5	6	3.5	4	4
NNCL4928V	140	190	50	1.5	265	576	700	1500	176.4	160	171	6	3.5	4	4.2
NNCL4930V	150	210	60	2	383	843	680	1400	192	172.5	185.5	7	4	4	6.8
NNCL4932V	160	220	60	2	399	906	650	1300	203.9	184.5	197.5	7	4	4	7.1
NNCL4934V	170	230	60	2	408	950	600	1200	212.2	192.5	205.5	7	4	4	7.5
NNCL4936V	180	250	69	2	547	1220	570	1100	231.1	207	223	7	4	4	10.8
NNCL4938V	190	260	69	2	562	1290	550	1100	241.3	217.5	233	7	4	4	11.3
NNCL4940V	200	280	80	2.1	661	1495	530	1000	260	233	251	8	4	5	15.9
NNCL4944V	220	300	80	2.1	690	1610	500	950	277.2	250	268	8	4	5	17.2
NNCL4948V	240	320	80	2.1	725	1762	450	850	300.1	273	291	8	4	5	18.5
NNCL4952V	260	360	100	2.1	1070	2520	400	750	331.5	297	320	9.4	5	6	32.2
NNCL4956V	280	380	100	2.1	1120	2710	380	700	353.5	319	342	9.4	5	6	34.2
NNCL4960V	300	420	118	3	1560	3630	340	650	390.2	346.5	375.5	9.4	5	6	52.8
NNCL4964V	320	440	118	3	1600	3835	320	600	409	365.5	399	9.4	5	6	55.2
NNCL4968V	340	460	118	3	1640	4035	300	560	427.1	383.5	412.5	9.4	5	6	58.8
NNCL4972V	360	480	118	2.5	1690	4240	300	550	446	399	436.5	9.4	5	6	60.5
NNCL4976V	380	520	140	4	2124	5460	260	500	481.5	433.5	465.5	9.4	5	7	92.4
NNCL4996V	480	650	170	5	3720	8420	180	360	605.5	537	592	9.4	5	8	166
NNCL5024V	120	180	80	2	561	1050	800	1700	168	139	161	6	3.5	2.5	7.1

Ningbo DHK Presisi Bantalan Co, Ltd.

0+

Pengalaman Bertahun Bekerja

0+

Pelayanan pelanggan

0+

Teknologi yang Dipatenkan

SERTIFIKAT

DHK telah lulus sertifikasi sistem mutu IATF16949 dan sertifikasi sistem manajemen lingkungan ISO14001；dan DHK adalah perusahaan teknologi tinggi nasional.

Berita Terbaru

Bagaimana kinerja Thrust Spherical Roller Bearing dalam aplikasi tugas berat dengan beban aksial tinggi?

2024-12-02 berita industri

Bantalan Rol Bulat Dorong dirancang khusus untuk menangani beban aksial yang signifikan, menjadikannya solusi pilihan dalam aplikasi industri tugas berat di mana gaya aksi...
LAGI
Bagaimana Bantalan Rol Silinder Empat Baris menangani beban radial dan aksial secara bersamaan?

2024-11-25 berita industri

Fitur utama dari Bantalan Rol Silinder Empat Baris yang memungkinkannya menangani beban radial dan aksial adalah susunan empat baris rol silinder. Dalam bantalan ini, rol...
LAGI
Apa keuntungan utama menggunakan Bantalan Rol Silinder Empat Baris dalam aplikasi tugas berat?

2024-11-18 berita industri

Bantalan Rol Silinder Empat Baris dirancang khusus untuk menangani beban radial dan aksial besar secara bersamaan, menjadikannya ideal untuk aplikasi tugas berat. Konfigur...
LAGI
Pada jenis mesin atau sistem apa bantalan rol tirus satu baris berpasangan paling umum digunakan?

2024-11-11 berita industri

Di sektor otomotif, bantalan rol tirus satu baris berpasangan biasanya digunakan pada hub roda dan rakitan gandar. Bantalan ini penting untuk menopang gaya radial dari be...
LAGI
Bagaimana pengaruh geometri internal bantalan rol bulat terhadap kapasitas dukung bebannya?

2024-11-04 berita industri

Salah satu ciri khas dari bantalan rol bulat adalah susunan dua baris elemen penggulung (biasanya rol berbentuk silinder atau tong) yang sejajar dengan poros. Desain ini ...
LAGI
Apa manfaat utama menggunakan bantalan rol bulat dalam aplikasi tugas berat?

2024-10-28 berita industri

Bantalan rol bulat dirancang untuk mendukung beban radial dan aksial tinggi secara bersamaan, menjadikannya ideal untuk aplikasi tugas berat. Geometri internalnya yang uni...
LAGI

HUBUNGI KAMI

Hubungi Kami Dan Dapatkan Prioritas Penawaran Untuk Mempelajari Produk Baru Kami!

Telp
+86-574-86597612
Surel
ken@dhk-intl.com
Telepon
+86-13957821917
Fax
+86-574-86597652

Menambahkan

Gedung 31, Chuang E Huigu, No.777, Jalan Zhongguan BaratZona Pengembangan Ekonomi Zhenhai, Ningbo, Zhejiang, Tiongkok

Menu Web

Pencarian Produk

Bahasa

Keluar dari Menu

Seri NNCL-Bantalan Rol Silinder Pelengkap Penuh Baris Ganda

Kategori

Bagaimana Kami Dapat Membantu Anda?

Seri NNCL-Bantalan Rol Silinder Pelengkap Penuh Baris Ganda

Ningbo DHK Presisi Bantalan Co, Ltd.

0+

0+

0+

Klik untuk melihat pabrik kami

SERTIFIKAT

Berita Terbaru

Bagaimana kinerja Thrust Spherical Roller Bearing dalam aplikasi tugas berat dengan beban aksial tinggi?

Bagaimana Bantalan Rol Silinder Empat Baris menangani beban radial dan aksial secara bersamaan?

Apa keuntungan utama menggunakan Bantalan Rol Silinder Empat Baris dalam aplikasi tugas berat?

Pada jenis mesin atau sistem apa bantalan rol tirus satu baris berpasangan paling umum digunakan?

Bagaimana pengaruh geometri internal bantalan rol bulat terhadap kapasitas dukung bebannya?

Apa manfaat utama menggunakan bantalan rol bulat dalam aplikasi tugas berat?

HUBUNGI KAMI

Telp

Surel

Telepon

Fax

Menambahkan

Menu Web

Pencarian Produk

Bahasa

Membagikan

Keluar dari Menu

Seri NNCL-Bantalan Rol Silinder Pelengkap Penuh Baris Ganda

Kategori

Bagaimana Kami Dapat Membantu Anda?

Seri NNCL-Bantalan Rol Silinder Pelengkap Penuh Baris Ganda

Ningbo DHK Presisi Bantalan Co, Ltd.

0+

0+

0+

Klik untuk melihat pabrik kami

SERTIFIKAT

Berita Terbaru

Bagaimana kinerja Thrust Spherical Roller Bearing dalam aplikasi tugas berat dengan beban aksial tinggi?

Bagaimana Bantalan Rol Silinder Empat Baris menangani beban radial dan aksial secara bersamaan?

Apa keuntungan utama menggunakan Bantalan Rol Silinder Empat Baris dalam aplikasi tugas berat?

Pada jenis mesin atau sistem apa bantalan rol tirus satu baris berpasangan paling umum digunakan?

Bagaimana pengaruh geometri internal bantalan rol bulat terhadap kapasitas dukung bebannya?

Apa manfaat utama menggunakan bantalan rol bulat dalam aplikasi tugas berat?

HUBUNGI KAMI

Telp

Surel

Telepon

Fax

Menambahkan
