OEM/ODM Seri 16000-Bantalan Bola Alur Dalam Baris Tunggal Perusahaan, Pabrik

Kategori

Seri 16000-Bantalan Bola Alur Dalam Baris Tunggal

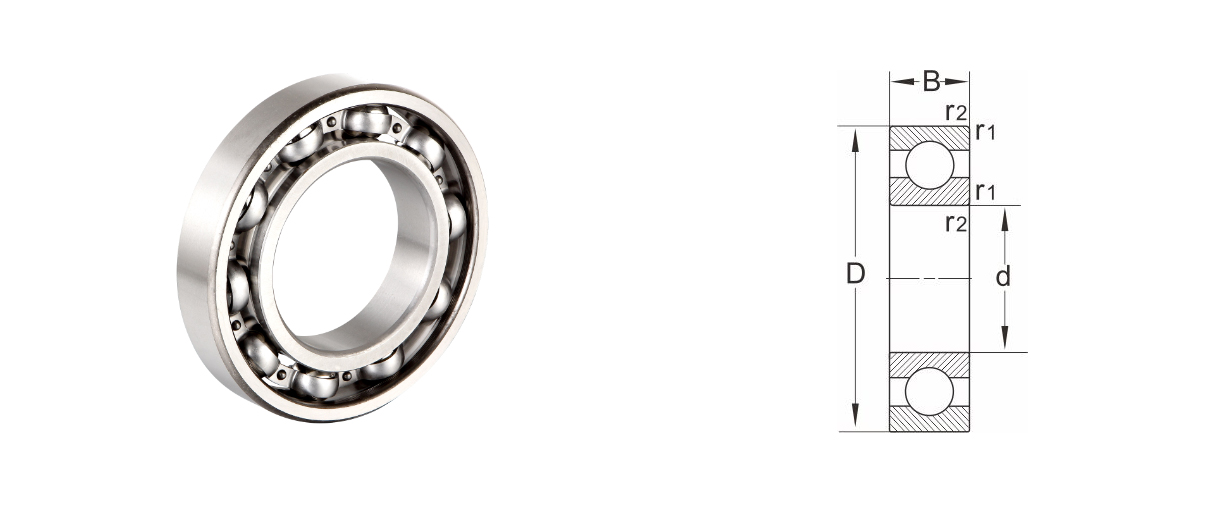

Membuka

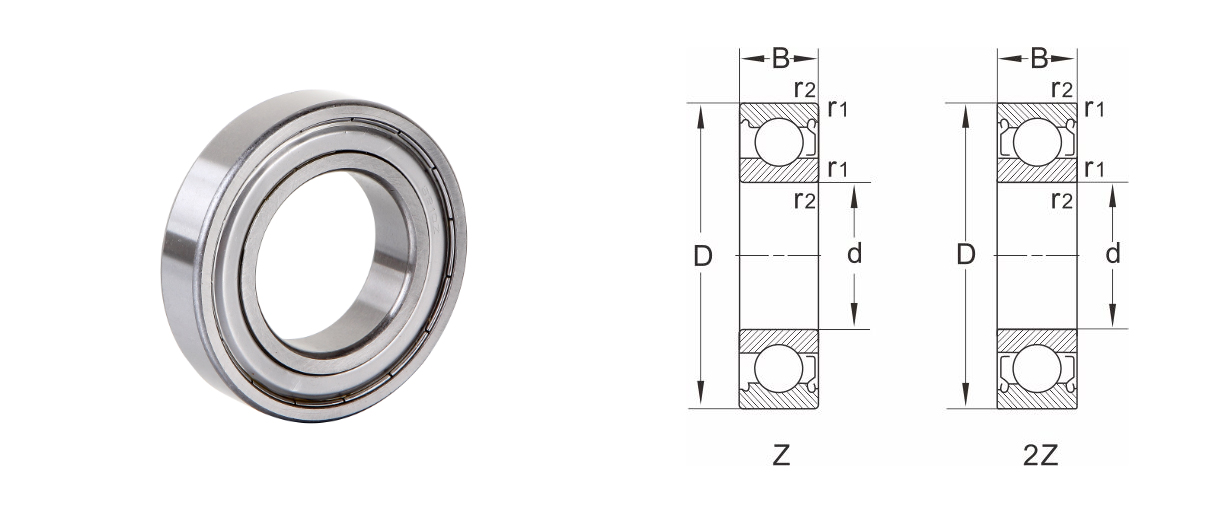

Dengan penutup debu

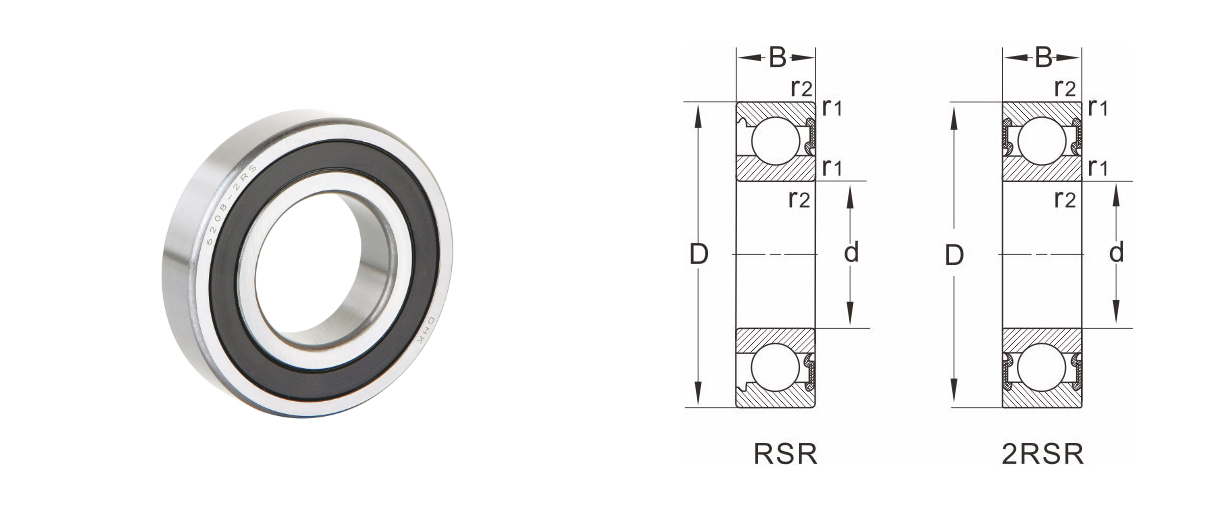

Dengan cincin penyegel

Varian Desain
Ketidaksejajaran
Kurungan
Toleransi
Izin dalam

Bantalan bola dalam alur satu baris memiliki beragam desain standar dasar yang berbeda karena desain penyegelannya yang berbeda. Desain dasar ditunjukkan sebagai berikut.

Untuk alasan manufaktur dan ekonomi

beberapa bantalan desain terbuka dasar

bisa memiliki lekukan di cincin luarnya,

memungkinkan segel atau pelindung dipasang.

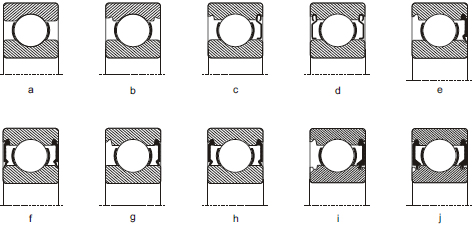

desain terbuka

b desain terbuka dengan lekukan pada lingkar luar

c bantalan dengan satu pelindung, akhiran Z

d bantalan dengan dua pelindung, akhiran .2Z

e bantalan dengan satu segel RS, akhiran RS

Bantalan F dengan dua segel RS, akhiran .2RS

g bantalan dengan satu segel RSR, akhiran RSR

h bantalan dengan dua segel RSR, akhiran .2RSR

Saya bantalan dengan satu segel LFS, akhiran LFS

Bantalan J dengan dua segel LFS, akhiran .2LFS.
Bantalan bola dalam alur satu baris memiliki kemampuan yang sangat terbatas untuk mengakomodasi ketidaksejajaran. Dalam kondisi aplikasi normal, ketidaksejajaran tidak boleh melebihi maksimum 10 menit sudut dari posisi tengahnya. Namun harus dipertimbangkan bahwa bantalan yang berjalan tidak sejajar akan terkena gaya tambahan yang cukup besar yang akan memperpendek masa pakainya dan menghasilkan kebisingan pengoperasian yang tinggi.
Bantalan bola dalam alur tunggal DHK biasanya dilengkapi dengan sangkar yang ditekan sebagai standar. Untuk bantalan besar, biasanya memiliki sangkar kuningan padat yang dikerjakan sebagai standar (akhiran M).

Bantalan bola dalam alur baris tunggal DHK diproduksi dengan kelas toleransi normal (PN) sebagai standar.

Berdasarkan permintaan pelanggan, DHK dapat memberikan kelas toleransi presisi dimensi dan akurasi geometri yang lebih tinggi.

Toleransi untuk bantalan bola dalam alur satu baris (tidak termasuk bantalan rol tirus)

Semua dimensi ditunjukkan dalam (mm):

Toleransi dalam (um):

Lingkar dalam

PN/(Biasa)


Nominal Diameter lubang		Deviasi dmp	Variasi Vdp Seri			Variasi Vdmp	Lubang lancip 1:12 Deviasi/ Variasi
>	<=	△dmp	7．8．9	0．1	2．3．4	Vdmp	△dmp	△d1mp-dmp	Vdp
2.5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0 -10	13	10	8	8	21 0	21 0	13
30 50		0 -12	15	12	9	9	25 0	25 0	15
50 80		0 -15	19	19	11	11	30 0	30 0	19
80 120		0 -20	25	25	15	15	35 0	35 0	25
120 180		0 -25	31	31	19	19	40 0	40 0	31
180 250		0 -30	38	38	23	23	46 0	46 0	38
250 315		0 -35	44	44	26	26	52 0	52 0	44
315 400		0 -40	50	50	30	30	57 0	57 0	50
400 500		0 -45	56	56	34	34	63 0	63 0	56
500 630		0 -50	63	63	38	38	70 0	70 0
630 800		0 -75					80 0	80 0
800 1000		0 -100					90 0	90 0
1000 1250		0 -125					105 0	105 0
1250 1600		0 -160
1600 2000		0 -200

Cincin luar

PN/(Biasa)

Nominal Diameter luar		Deviasi	Variasi Vdp Seri			Bantalan tersegel	Variasi	Radial Keluar
>	<=	△Dmp	7．8．9	0．1	2．3．4	2 3 4	VDmp	Kea
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0 -100	125	125	75		75	140
1000 1250		0 -125						160
1250 1600		0 -160						190
1600 2000		0 -200						220
2000 2500		0 -250						250

Bantalan bola dalam alur baris tunggal DHK diproduksi dengan grup izin internal normal (CN) sebagai standar.

DHK dapat menyediakan bearing dengan grup izin internal lainnya atau izin khusus sesuai permintaan pelanggan.

Nilai kelompok jarak bebas internal yang berbeda pada bantalan bola dalam alur baris tunggal dan ganda tercantum dalam tabel di bawah.

Nilai-nilai ini sesuai dengan standar GB/T4604-1991 dan ISO 5753-1991.

DHK Baris Tunggal/Baris Ganda Bantalan Bola Alur Dalam Standar Jarak Bebas Radial

Diameter Lubang (mm)		C2(um)	CN(um)		C3(um)	C4(um)		C5(um)
<=	<=
2.5 6		0 7	2 13		8 23	-- --		-- --
6 10		0 7	2 13		8 23	14 29		20 37
10 18		0 9	3 18		11 25	18 33		25 45
18 24		0 10	5 20		13 28	20 36		28 48
24 30		1 11	5 20		13 28	23 41		30 53
30 40		1 11	6 20		15 33	28 46		40 64
40 50		1 11	6 23		18 36	30 51		45 73
50 65		1 15	8 28		23 43	38 61		55 90
65 80		1 15	10 30		25 51	46 71		65 105
80 100		1 18	12 36		30 58	53 84		75 120
100 120		2 20	15 41		36 66	61 97		90 140
120 140		2 23	18 48		41 81	71 114		105 160
140 160		2 23	18 53		46 91	81 130		120 180
160 180		2 25	20 61		53 102	91 147		135 200
180 200		2 30	25 71		63 117	107 163		150 230
200 225		4 32	28 82		73 132	120 187		175 255
225 250		4 36	31 92		87 152	140 217		205 290
250 280		4 39	36 97		97 162	152 237		225 320
280 315		8 45	42 110		110 180	175 260		260 360
315 355		8 50	50 120		120 200	200 290		290 405
355 400		8 60	60 140		140 230	230 330		330 460
400 450		10 70	70 160		160 260	260 370		370 520
450 500		10 80	80 180		180 290	290 410		410 570
500 560		20 90	90 200		200 320	320 460		460 630
560 630		20 100	100 220		220 350	350 510		540 700
630 710		30 120	120 250		250 390	390 560		560 780
710 800		30 130	130 280		280 440	440 620		620 860
800 900		30 150	150 310		310 490	490 690		690 960
900 1000		40 160	160 340		340 540	540 760		760 1040
1000 1120		40 170	170 370		370 590	590 840		840 1120
1120 1250		40 180	180 400		400 640	640 910		910 1220
1250 1400		60 210	210 440		440 700	700 1000		1000 1340
1400 1600		60 230	230 480		480 770	770 1100		1100 1470
1600 1800		60 250		250 520	520 830		830 1220	1220 1650

MoDel	Ukuran				Nilai beban	C5(um)	Kecepatan ekstrim		Berat
MoDel	d	D	B	r1,r2 Menit	Beban dinamis Cr	Beban statis Kor	Pelumasan gemuk	Pelumasan oli	Berat
16002	15	32	8	0.3	5.6	2.9	24000	30000	0.03
16003	17	35	8	0.3	6	3.25	22000	28000	0.03
16004	20	42	8	0.3	6.95	4.05	18000	22000	0.049
16005	25	47	8	0.3	7.2	4.65	16000	19000	0.056
16006	30	55	9	0.3	11.2	7.35	13000	16000	0.084
16007	35	62	9	0.3	12.2	8.8	11000	14000	0.107
16008	40	68	9	0.3	13.2	10.2	10000	13000	0.126
16009	45	75	10	0.6	15.6	12.2	9000	11000	0.168
16010	50	80	10	0.6	16	13.2	8500	10000	0.18
16011	55	90	11	0.6	19.3	16.3	7500	9000	0.26
16012	60	95	11	0.6	20.8	15	7000	8500	0.28
16013	65	100	11	0.6	21.2	19.6	6700	8000	0.298
16014	70	110	13	0.6	28	25	6000	7000	0.43
16015	75	115	13	0.6	28.5	27	5600	6700	0.456
16016	80	125	14	0.6	32	31	5300	6300	0.615
16017	85	130	14	0.6	34	33.5	5000	6000	0.641
16018	90	140	16	1	41.5	39	4500	5300	0.859
16019	95	145	16	1	40	40.5	4500	5300	0.905
16020	100	150	16	1	44	44	4300	5000	0.929
16021	105	160	18	1	54	54	4000	4800	1.22
16022	110	170	19	1	57	57	3800	4500	1.49
16024	120	180	19	1	61	64	3400	4000	1.6
16026	130	200	22	1.1	78	81.5	3200	3800	2.42
16028	140	210	22	1.1	80	86.5	3000	3600	2.53
16030	150	225	24	1.1	91.5	98	2800	3400	3.12
16032	160	240	25	1.5	102	114	2600	3200	3.77
16034	170	260	28	1.5	122	137	2400	3000	5.13
16036	180	280	31	2	140	146	2200	2800	6.66
16038	190	290	31	2	150	166	2000	2600	8
16040	200	310	34	2	170	190	2000	2600	9.1
16044	220	340	37	2.1	174	204	1800	2200	12
16048	240	360	37	2.1	185	228	1600	1900	14.3
16052	260	400	44	3	238	310	1500	1800	21.2
16056	280	420	44	3	240	325	1400	1700	23.1
16060	300	460	50	4	285	405	1200	1500	32
16064	320	480	50	4	293	430	1100	1400	34
16068	340	520	57	4	345	520	1100	1300	45
16072	360	540	57	4	365	585	1000	1300	49
16076	380	560	57	4	375	620	950	1200	51
